Nguyên lý đo lưu lượng kế điện từ (Electromagnetic Flow meter) dựa trên nguyên lý điện từ Faraday, tức là sự tương tác giữa từ trường và dòng điện trong chất dẫn.

Kế điện từ thường bao gồm một cặp cảm ứng điện từ được đặt ở đối diện nhau trên thành ống dẫn chất dẫn. Một trong số chúng được kích hoạt bởi một nguồn điện, tạo ra một từ trường điện từ trong ống dẫn. Khi chất dẫn chảy qua ống dẫn, nó tạo ra một dòng điện trong chất . Độ lớn của dòng điện này tỷ lệ thuận với vận tốc chảy của chất dẫn, tức là lưu lượng.

Để đo lượng dòng điện này, kế điện từ sử dụng hai cảm ứng điện từ đặt đối diện nhau. Cảm ứng điện từ đo lường được thiết kế để đo lượng dòng điện theo chiều vuông góc với từ trường điện từ tạo ra bởi cảm ứng kích hoạt. Khi chất dẫn chảy qua ống dẫn, dòng điện trong chất dẫn sẽ gây ra một điện động tự trong cảm ứng điện từ đo lường, tạo ra một tín hiệu điện thế đo được.

Tín hiệu điện thế này sau đó được xử lý và chuyển đổi bởi các điện tử trong kế điện từ để tính toán giá trị lưu lượng dựa trên độ lớn của tín hiệu điện thế và các thông số khác như độ nhạy của cảm ứng điện từ, diện tích của ống dẫn, và các yếu tố khác liên quan đến đặc điểm của chất dẫn và thiết bị đo. Kế điện từ thường được sử dụng để đo lưu lượng của các chất dẫn dẫn điện, chẳng hạn như nước, hỗn hợp nước có chứa chất điện phân hoặc các chất dẫn điện khác.

Chọn Model của lưu lượng kế điện từ (Electromagnetic Flow meter)

Hướng dẫn lắp đặt lưu lượng kế điện từ (Electromagnetic Flow meter)

Lưu ý:

-Đường ống thẳng trước đồng hồ là: 10 nhân với đường kính của trong của lưu lượng.(như hình)
-Đường ống thẳng sau đồng hồ là: 05 nhân với đường kính của trong của lưu lượng.(như hình)
-nước phải luôn luôn đầy trong ống

-Phải có dây nối đất

-tránh bị rung khi đo

Các loại đồng hồ đo lưu lượng cùng loại

Đo lưu lượng theo nguyên lý dạng ống : Metal tube flow meter BR250S

Đo lưu lượng theo nguyên lý dạng phao : Variable area type flow meter P-Type

Đo lưu lượng theo nguyên lý dạng phao: Variable area type flow meter (Rotameter) N type

Đo lưu lượng theo nguyên lý chênh áp: Orifice plate type flow meter OPF200

Đo lưu lượng theo nguyên lý chênh áp: Orifice plate type flowmeter OPE Sires

Đo lưu lượng theo nguyên lý điện từ: Electromagnetics flow meter

Đo lưu lượng theo nguyên lý kính quan sát: Flow sight glass gauge F series

Công tắc lưu lượng : Paddle flow switch for liquids - FS25

Đo lưu lượng theo nguyên lý dạng phao: Variable area type flow meter - PF series

Đo lưu lượng theo nguyên lý dạng phao: Plastics flow meter MBC series

Đo lưu lượng theo nguyên lý gia nhiệt: Mass flow controllers TLFC

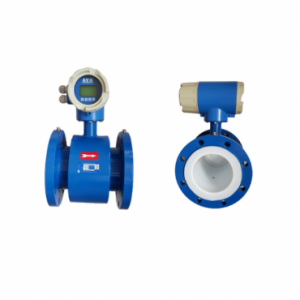

■ ỨNG DỤNG của Đồng Hồ Đo Lưu Lượng Nước Thải
- Xử lý nước (xử lý nước thải,nước sạch)

■ THÔNG SỐ KỸ THUẬT
- Vật liệu lót: PTFE
- Vật liệu điện cực: SS316L
- Nhiệt độ Max: 100oC
- Áp suất Max: 10 bar
- Độ chính xác: ± 0,5%
- Nguồn điện: 220 VAC
- Đầu ra: Pulse, 4-20mA, RS485, Alarm

- Mặt bích: Thép hoặc inox tùy chọn



Đồng Hồ Đo Lưu Lượng Nước Thải AVN: CATALOGUE

Thiết bị đo mức dạng từ tính AVN; CATALOGUE

Tubular Level Gauge: Catalogue

DHN-Manual-AVN
RS485





Đồng Hồ Đo Lưu Lượng Nước Thải AVN:HƯỚNG DẪN SỬ DỤNG
