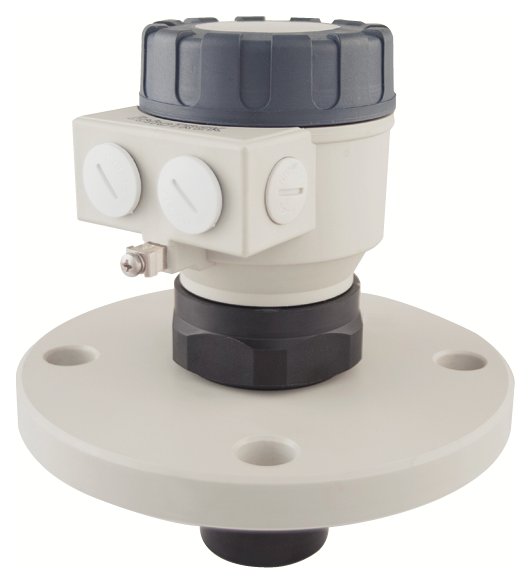

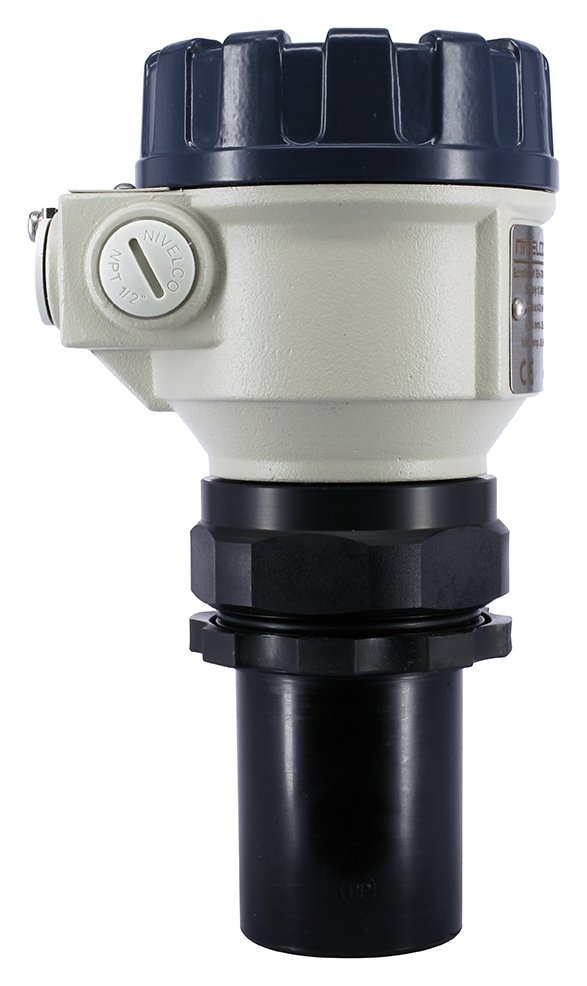

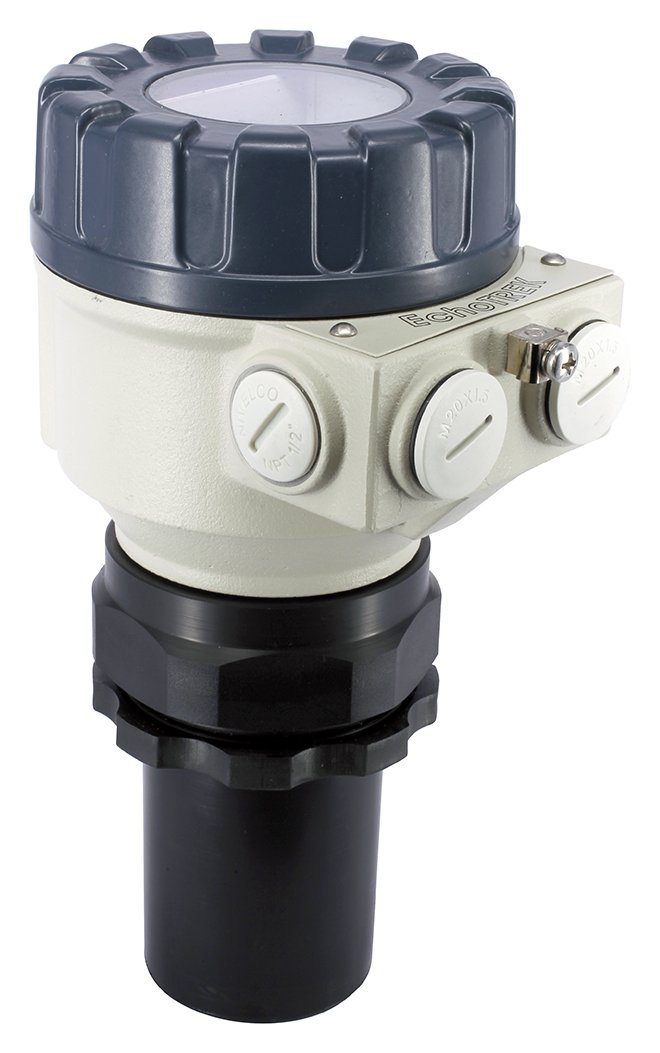

CẢM BIẾN SIÊU ÂM ĐO MỨC CHẤT LỎNG NIVELCO

SERIES : ECHOTREK

Hình thành vào năm 1982 với mục đích hướng tới sản xuất thiết bị đo lường và thiết bị điều khiển trong công nghiệp, NIVELCO hiện đang là một trong những chuyên gia hàng đầu về mảng đo mức có trụ sở chính tại Hungary. Sau khi thành lập vào năm 1982, NIVELCO tiếp tục mở mọng quy mô của mình với việc xây dựng NIVELCO Messtechnik ở Úc vào năm 1991, NIVELCO Company ở Ba Lan vào năm 1995, NIVELCO Trade Center vào năm 1996. Liên tiếp trong 5 năm từ 2004 đến 2008, NIVELCO đã thành lập 5 công ty khác lần lượt là NIVELCO Bohemia ở Cộng hòa Séc (2004), NIVELCO T.M. Company ở Romania (2005), NIVELCO Instruments ở Ấn Độ (2006), NIVELCO Company ở Nga ( 2007) và cuối cùng là NIVELCO Company ở Mỹ (2008). Với hơn 30 năm kinh nghiệm, NIVELCO hiện nay đang là tập đoàn lớn thứ 4 trên thế giới về mảng thiết bị đo mức bằng nguyên lý sóng siêu âm.

Nguyên lý hoạt động của Thiết bị EchoTREK là dựa vào nguyên lý sóng siêu âm. Cảm biến sẽ phát ra một chùm sóng tới và dựa vào thời gian để sóng siêu âm thực hiện một vòng từ cảm biến đến bề mặt chất lỏng và phản xạ lại về cảm biến để tính toán được mức chất lỏng trong bồn chứa. Cảm biến điện tử thông minh này có khả năng nhận biết những sóng hợp lệ phản xạ lại từ bề mặt chất chất lỏng để đo đạc một cách chính xác nhất.

THÔNG SỐ KỸ THUẬT CỤ THỂ CHO TỪNG MODEL

• SGP-390-2

• SBM-425-3

• SEV-32D-4

• SBP-490-1

• STB-425-2

• SGM-325-R

ỨNG DỤNG

• Sử dụng được với hầu hết các chất lỏng, kể cả chất lỏng nguy hại
• Dùng được cho hydrocacbon, dung môi và hóa chất
• Đo được mức, thể tích và lưu lượng.
• Cho kết quả chính xác dù trong những điều kiện khó nhất.

ĐIỀU KIỆN SỬ DỤNG THIẾT BỊ

• Không lắp đặt thiết bị trong môi trường chân không vì sóng siêu âm không thể truyền đi trong môi trường chân không.
• Không được để mực chất lỏng lên quá cao đến mức chạm vào thiết bị vì có thể gây sai số cho phép đo.
• Tránh ánh nắng trực tiếp chiếu vào thiết bị.

HƯỚNG DẪN LẮP ĐẶT THIẾT BỊ

Vị trí lý tưởng nhất cho thiết bị EchoTREK là trong khoảng r = (0,3...0,5)R của tank hình trụ.	Cảm biến phải song song với bề mặt chất lỏng và góc nghiêng không quá ± 2-3o
Trước khi tiến hành lắp đặt thiết bị, cần chắc chắn rằng không có bất kì vật cản nào (ống làm lạnh, nhiệt kế…) xuất hiện trong vùng phát sóng của thiết bị.	Các yếu tố trên rất dễ dẫn đến sai số cho thiết bị. Để hạn chế, có thể dùng stilling-well hoặc lựa chọn thiết bị có tần số thấp(40, 20kHz).
Cấu trúc của stand-off phải thật cứng chắc và đường kính Dmin của stand-off phải đủ lớn để sóng phát ra không bị cản. Bảng dưới là Dmin tương ứng với từng model theo chiều cao của stand-off.
Model S_ _ - 32_ với transducer bằng nhựa không được lắp đặt trong ống stand-off vì transducer phải đưa ra ngoài tank.
